Sapphire R9 280X Vapor-X Tri-X OC, analisi in dettaglio

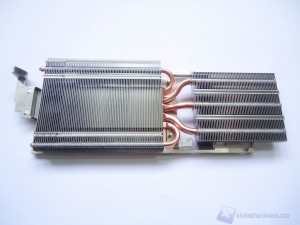

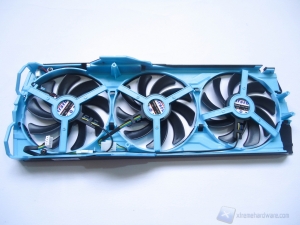

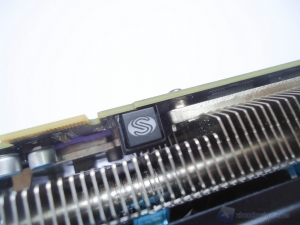

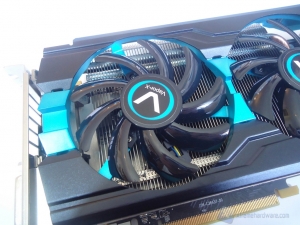

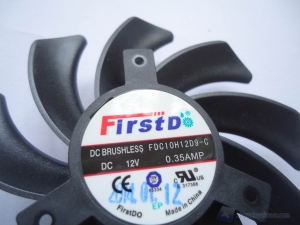

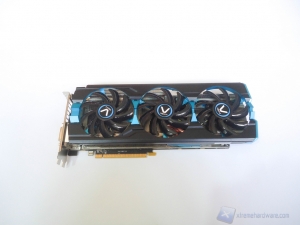

Per osservare al meglio la scheda Sapphire R9 280X Vapor-X Tri-X OC dobbiamo toglierla dalla busta anti elettricità statica in cui essa è contenuta. Prima di passare all’analisi minuziosa del prodotto vi forniamo le dimensioni della scheda video in quanto molto importanti per capire se il nostro case è adatto ad ospitarla. Le dimensioni della Sapphire R9 280X Vapor-X Tri-X OC sono 308(L)X108(W)X35(H) mm ed inoltre la scheda occupa 2 slot PCI. Come possiamo vedere dalle foto, il dissipatore che equipaggia questo prodotto possiede 3 ventole da 90mm, prodotte da FirstD riportanti il modello FDC10H12D9-C. La cover che fa da struttura portante alle 3 ventole della FirstD è in materiale plastico e si presenta con la parte centrale colorata di azzurro mentre la restante parte è in colorazione nero-opaco. Il dissipatore è composto inoltre da un radiatore in lamelle di alluminio accoppiato con 5 heatpipes, 3 da 8mm e 2 da 6mm, sfortunatamente non nichelate. Queste heatpipes vanno a confluire nella camera di vapore che si può intravedere dalle foto tra le lamelle di alluminio sulla parte sinistra del radiatore. La camera di vapore possiede un liquido a basso punto di ebollizione che accelera il trasferimento di calore dalla GPU al radiatore in alluminio. Le restanti componenti del PCB non sono dissipate da semplici dissipatori in alluminio stand-alone, ma sono refrigerati da un'unica placca in alluminio che è unita completamente al radiatore lamellare, ciò assicura temperature di esercizio minori per questi componenti.

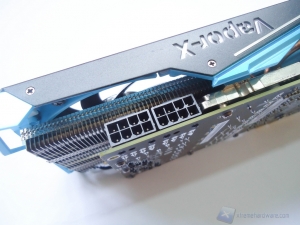

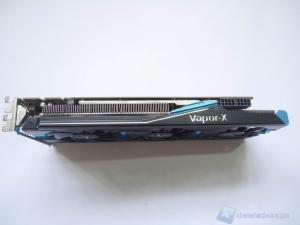

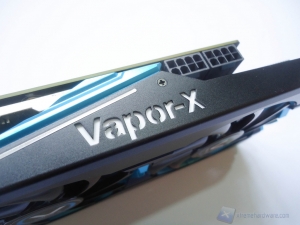

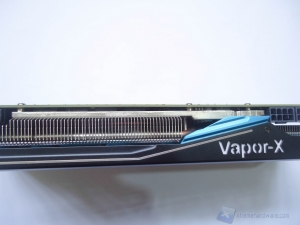

Nella parte superiore della scheda troviamo la scritta Vapor-X che si illuminerà di blu quando la scheda è in funzione, inoltre è presente anche il tasto per abilitare e disabilitare la funzione UEFI. Infine sulla parte superiore sono presenti i due connettori di alimentazione 8-Pin e i due connettori CrossFire per collegare più schede in parallelo.

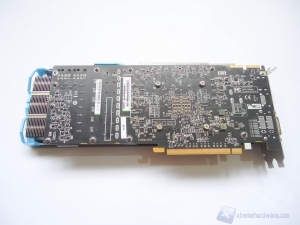

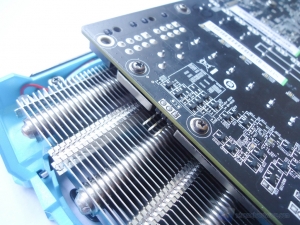

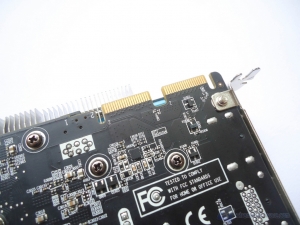

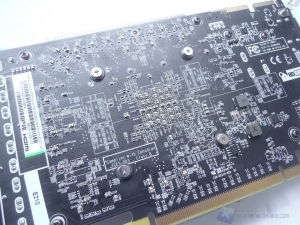

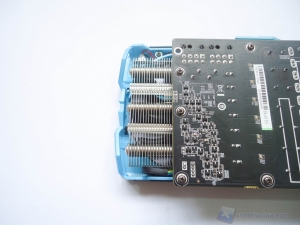

Capovolgendo la scheda mettiamo in mostra il PCB della R9 280X che si presenta finalmente in colorazione nero-opaco e non più in blu. Da notare è la mancanza di bollini di garanzia sulle viti posteriori del dissipatore, in questo modo possiamo cambiare pasta termica, cambiare dissipatore o installare un waterblock senza perdere la garanzia. Il dissipatore Tri-X si allunga per circa 3-4 cm oltre il PCB della scheda e quindi ne compromette l’usabilità nei case più piccoli. Sempre nella parte posteriore, al di sotto dei MOSFETs sono posizionati 6 LED che si accenderanno in ugual numero alle fasi utilizzate, per esempio in IDLE se ne accenderà solo uno in quanto viene utilizzata un'unica fase.

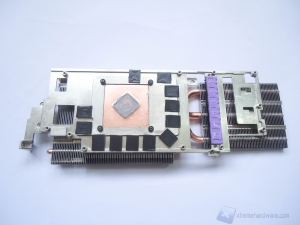

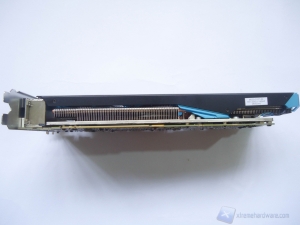

La parte inferiore ci permette di vedere meglio la placchetta di alluminio che raffredda RAM e VRM, per il resto è completamente planare.

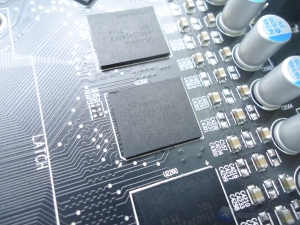

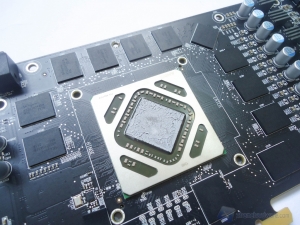

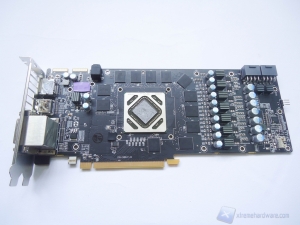

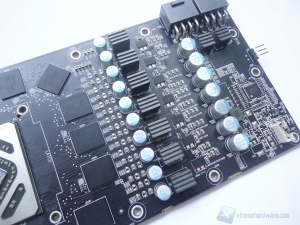

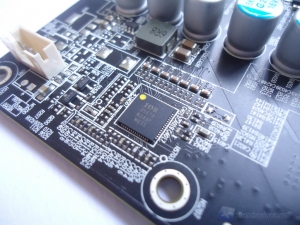

Analizziamo brevemente la struttura del PCB e i componenti installati sullo stesso. Al centro del PCB troviamo il chip della GPU R9 280X contornato da 12 chip RAM GDDR5 alimentati da 2 fasi VRM. I chip delle RAM sono prodotti da Hynix e riportano su di essi il codice H5GQ2H24AFR-R0C. Nella sezione laterale destra del PCB troviamo invece le 6 fasi di alimentazione della GPU che assicurano un’ottima stabilità in OC. Sempre in questa zona è posizionato il controller digitale del voltaggio che è un IR3567B. Ricordiamo inoltre la presenza di un connettore PCI Express x16 in standard 3.0.

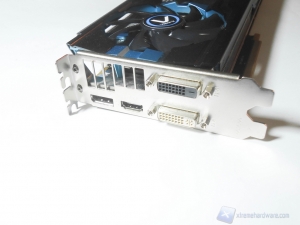

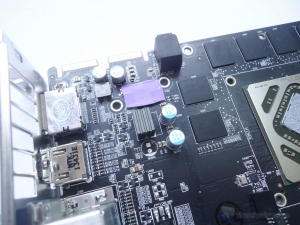

Per quanto riguarda la connettività, Sapphire mette a disposizione1 DVI-D Dual Link, 1 DVI-I Dual Link, 1 DisplayPort 1.2 e 1 HDMI 1.4a (con supporto ai contenuti 3D), permettendo di utilizzare configurazioni a 4 monitor. Tramite le connessioni DisplayPort sarà possibile visualizzare contenuti con risoluzioni fino a 4K, oppure contenuti 1080p 3D (fino a 60 Hz per occhio), tipici dei formati Blu-Ray. La massima risoluzione supportata dalla DVI-I è invece di 2560x1600.
